EMC-ontwerpregels voor elektronica ontwikkeling

EMC speelt in vrijwel ieder elektronisch product een rol. Zodra signalen sneller worden, voedingen schakelen, kabels langer worden of een product in een industriële omgeving gebruikt wordt, neemt de kans op emissie- en immuniteitsproblemen toe. Wie daar pas laat in het traject aandacht aan besteedt, loopt vaker tegen herontwerp, extra testwerk en vertraging aan.

In dit artikel zetten we de belangrijkste EMC-ontwerpregels op een rij. Niet als los trucje aan het einde van PCB-ontwerp, maar als onderdeel van een gestructureerde ontwikkelaanpak waarin architectuur, schema, layout, testen en productievoorbereiding op elkaar aansluiten. Die gefaseerde aanpak sluit aan op de manier waarop Insyte elektronica ontwikkeling opbouwt, van Quick Scan tot productieondersteuning.

Waarom EMC al vroeg aandacht vraagt

EMC-problemen ontstaan zelden door één fout. In de praktijk is het vaak een combinatie van keuzes in architectuur, plaatsing, retourstromen, bekabeling, filtering en aarding. Daardoor is EMC ook geen onderwerp dat je alleen met een extra filter of ferriet aan het eind oplost.

Een goed EMC-ontwerp begint daarom vroeg. In de analysefase wil je scherp hebben welke interfaces aanwezig zijn, in welke omgeving het product werkt, welke kabellengtes te verwachten zijn en welke storingsbronnen intern of extern invloed hebben. Door die risico’s vroeg te benoemen, voorkom je dat EMC pas zichtbaar wordt wanneer prototypes al gebouwd zijn of wanneer een product voor het eerst gemeten wordt. Dat sluit aan op de gefaseerde werkwijze waarin risico’s en haalbaarheid eerst inzichtelijk worden gemaakt voordat de investering in ontwikkeling toeneemt.

Begin bij de stroomlussen

Een van de belangrijkste ontwerpregels is het klein houden van stroomlussen. Elke lus waarin een stroom heen en terug loopt, kan elektromagnetische energie uitstralen of juist storingen oppikken. Hoe groter de lus, hoe groter meestal het EMC-risico.

Dat betekent concreet dat voedings- en retoursignalen dicht bij elkaar moeten blijven. Op PCB-niveau werkt dat het best wanneer signalen boven een ononderbroken referentievlak lopen, zodat retourstromen een voorspelbaar en kort pad kunnen volgen. Bij voedingen geldt hetzelfde: houd de lus van schakeltransistor, spoel, condensator en retour zo compact mogelijk. Juist in die kleine maar energierijke delen van het ontwerp ontstaan vaak de grootste emissieproblemen.

Werk met een duidelijke laagopbouw

De PCB-stack-up heeft veel invloed op EMC-prestaties. Een layout wordt meestal robuuster wanneer er gekozen wordt voor een duidelijke laagopbouw met aaneengesloten groundvlakken en gecontroleerde referenties voor snelle signalen. Dat helpt om retourstromen te beheersen, overspraak te beperken en uitstralende structuren kleiner te houden.

Belangrijk is vooral dat referentievlakken niet onnodig onderbroken worden. Sleuven, eilandjes of versnipperde groundvlakken zorgen ervoor dat retourstromen moeten omwegen, waardoor emissie en gevoeligheid vaak toenemen. Ook signalen die van laag wisselen verdienen aandacht: iedere overgang verandert het retourpad en kan extra storing veroorzaken als er lokaal geen goede referentie aanwezig is.

Scheid storende en gevoelige delen van het ontwerp

Niet alle circuits hebben hetzelfde EMC-profiel. Een schakelende voeding, motorsturing, RF-deel of snelle digitale interface stelt andere eisen dan een analoge sensorinvoer of een precisie-ADC. Daarom helpt het om al in de architectuur en componentplaatsing storende en gevoelige functies van elkaar te scheiden.

Die scheiding is niet alleen fysiek, maar ook functioneel. Plaats circuits met hoge di/dt en dv/dt zo dat ze geen onnodige koppeling veroorzaken naar gevoelige meetketens, kloklijnen of externe interfaces. Houd analoge ingangen weg bij schakelende nodes, geef gevoelige referenties een rustige omgeving en voorkom dat kabelconnectoren direct naast interne storingsbronnen uitkomen.

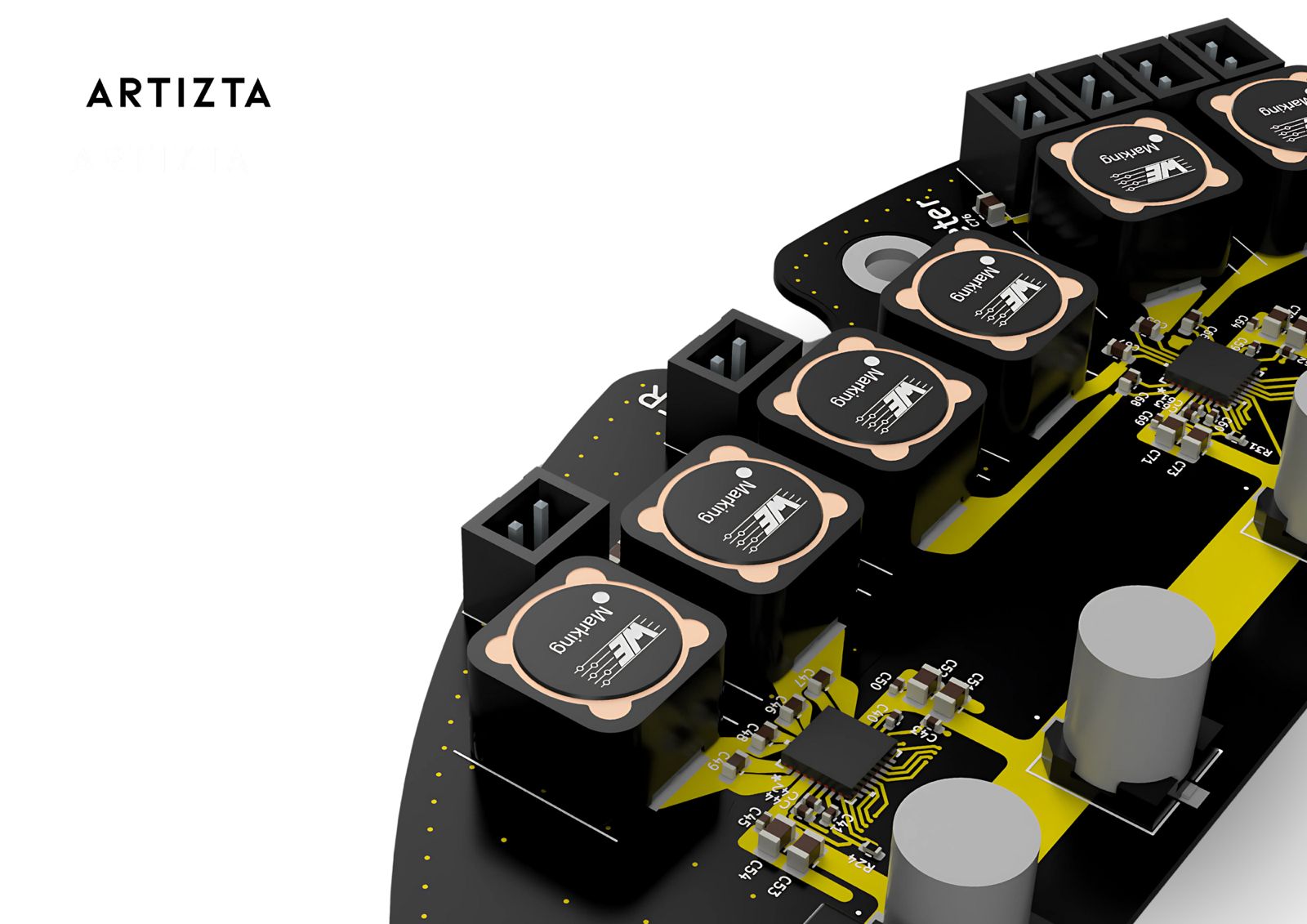

Plaats componenten op basis van stroompad en functie

EMC-vriendelijke plaatsing begint niet bij netjes uitlijnen, maar bij begrijpen waar energie loopt. Componenten die samen één kritisch stroompad vormen, moeten fysiek dicht bij elkaar staan. Ontkoppelcondensatoren horen bijvoorbeeld direct bij de voedingspinnen van IC’s, niet ergens verderop in de layout. In schakelende voedingen is de relatieve positie van controller, MOSFET, diode, spoel en ingangs- en uitgangscapaciteit bepalend voor het emissiegedrag.

Connectoren verdienen ook extra aandacht. Alles wat de print verlaat of binnenkomt, kan storing meenemen of uitstralen. Daarom is het meestal verstandig om filtering, bescherming en waar relevant common mode maatregelen dicht bij de connector te plaatsen. Daarmee grijp je de storing af op het punt waar die het product binnenkomt of verlaat, in plaats van pas verderop in de schakeling.

Ontkoppel voedingen correct en lokaal

Een stabiele voeding is ook een EMC-maatregel. Hoge frequenties zoeken geen theoretisch ideaal pad, maar het pad met de laagste impedantie op dat moment. Daarom moeten ontkoppelcondensatoren lokaal en met korte verbindingen geplaatst worden, zodat snelle stroompieken niet via grote delen van de print hoeven te lopen.

Vaak is een combinatie van capaciteiten nodig: kleine condensatoren voor hoge frequenties en grotere waarden voor langzamere variaties in belasting. De precieze keuze hangt af van het IC, de voedingsarchitectuur en de frequentie-inhoud van de belasting. Belangrijker dan de absolute waarde is vaak de plaatsing en de kwaliteit van het retourpad naar het referentievlak.

Besteed extra aandacht aan schakelende voedingen

Schakelende voedingen zijn een veelvoorkomende bron van EMC-problemen. Dat komt door steile flanken, hoge stroompieken en harmonischen over een breed frequentiebereik. Een voeding die elektrisch prima werkt, kan EMC-technisch alsnog kwetsbaar zijn.

Belangrijke regels zijn hier: houd hot loops klein, plaats input- en outputcapaciteit correct, minimaliseer de oppervlakte van switch nodes en voorkom dat gevoelige signalen in de buurt van die nodes lopen. Soms helpt het om flanktijden bewust iets te vertragen of om snubbers toe te passen, maar zulke maatregelen werken alleen goed wanneer de basislayout klopt.

Filter pas nadat de bron begrepen is

Filtering is belangrijk, maar geen vervanging voor een goed basisontwerp. Een filter werkt het best wanneer duidelijk is of de storing differentieel of common mode is, via welk pad deze loopt en waar de bron zit. Zonder dat inzicht worden filters al snel proefondervindelijk toegevoegd, met onvoorspelbaar resultaat.

Bij externe interfaces is het vaak zinvol om al vroeg na te denken over een passende filterstrategie, ESD-bescherming en kabelafhandeling. Niet alleen vanwege emissie, maar ook om de immuniteit van het product te verbeteren. Filters moeten daarbij logisch in de signaalketen liggen en een goed retourpad hebben; anders verliezen ze veel van hun effect.

Denk in retourstromen, niet alleen in signalen

Een veelgemaakte fout is dat alleen naar de heenweg van een signaal gekeken wordt. Voor EMC is juist de retourstroom minstens zo belangrijk. Zodra een signaal een onderbroken referentie kruist of via een slecht gekozen connectorroute terug moet, ontstaan grotere lussen en meer ongewenste koppeling.

Voor snelle digitale signalen betekent dit dat routing altijd samen bekeken moet worden met het referentievlak. Voor analoge signalen betekent het dat rust, afscherming en een schone referentie belangrijk zijn. Voor voedingspaden betekent het dat stroomverdeling en groundstructuur bewust ontworpen moeten worden in plaats van achteraf opgevuld.

Voorkom dat kabels de zwakke plek worden

Veel EMC-problemen worden pas zichtbaar zodra een product met echte kabels aangesloten wordt. De print kan dan op zichzelf goed presteren, terwijl aangesloten voedingen, sensorkabels, communicatiekabels of IO-bundels toch voor emissie of storingsgevoeligheid zorgen.

Daarom moet EMC-ontwerp verder kijken dan de PCB alleen. Denk aan kabelrouting, afscherming, connectorbehuizing, aarding van shields en de plek waar kabels het systeem binnenkomen. Een goede interface tussen print en buitenwereld maakt vaak het verschil tussen een product dat op de werkbank werkt en een product dat in de praktijk robuust blijft.

Aarding en afscherming vragen een bewuste keuze

Aarding is geen standaardrecept. Wat goed werkt, hangt af van het product, de behuizing, de voedingsopzet en de gebruiksomgeving. Een metalen behuizing, shieldverbindingen en functionele aarde kunnen EMC sterk verbeteren, maar alleen wanneer duidelijk is waarom en waar ze worden toegepast.

Ook hier geldt dat willekeur meestal meer problemen geeft dan oplost. Een shield aan één kant of aan beide kanten aansluiten, een chassis-ground koppelen aan signaalground, of juist scheiden, zijn keuzes die per toepassing beoordeeld moeten worden. De juiste oplossing volgt uit de storingspaden, de frequenties en de mechanische opbouw van het totale systeem.

Meet vroeg en verbeter gericht

EMC is het sterkst wanneer ontwerp en metingen elkaar aanvullen. Wachten op een eindmeting of formele test betekent vaak dat oplossingen duurder en ingrijpender worden. Daarom is het verstandig om al tijdens ontwikkeling precompliance-metingen en gerichte debugstappen op te nemen.

Vroege metingen helpen om te zien welke frequentiegebieden kritisch zijn, waar koppeling optreedt en welke ontwerpkeuzes het meeste effect hebben. Dat past goed bij een ontwikkeltraject waarin testen en verbeteren een expliciete fase zijn, zodat stabiliteit en reproduceerbaar gedrag al vóór pilot en pre-productie worden aangescherpt.

  • Praktische checklist voor EMC-vriendelijk ontwerp
  • Toets kritische aannames vroeg met metingen
  • Houd snelle stroomlussen zo klein mogelijk
  • Gebruik ononderbroken referentievlakken waar het kan
  • Plaats ontkoppeling direct bij de voedingspinnen
  • Scheid storende en gevoelige circuits bewust
  • Plaats filtering en bescherming dicht bij connectoren
  • Bekijk signalen altijd samen met hun retourpad

EMC als onderdeel van maakbare elektronica

Een goed EMC-ontwerp gaat niet alleen over slagen voor een meting. Het draagt ook bij aan een product dat stabieler werkt, minder gevoelig is voor variatie en beter reproduceerbaar richting pilot en serieproductie kan worden opgebouwd. Daarmee raakt EMC direct aan kwaliteit, testbaarheid en maakbaarheid.

Juist daarom is EMC geen los specialisme naast elektronicaontwikkeling, maar een integraal onderdeel van het traject. Wie al vroeg de juiste ontwerpregels toepast, voorkomt veel iteraties later in het proces en vergroot de kans op een beheersbare route naar een betrouwbaar eindproduct.
